ABB變頻器的控制面盤大致說明 :
下面圖片中，為ABB變頻器開機時正常顯示的控制面盤。
正常顯示的控制面盤
1. LCD 顯示器 – 分為五個顯示區：
顯示完整內容…
LOC：變頻器處於本地控制模式，即透過控制盤進行控制。
REM:變頻器處於遠端控制模式，即透過 I/O 連接埠或現場匯流排進行控制。
B. 右上角 – 顯示數值的單位。
C. 中部 – 變數；通常情況下，顯示參數和訊號值、選單或清單。 也用來顯示控制盤錯誤代碼。
D. 左下角與中間 – 控制盤的運作狀態：
OUTPUT：輸出模式
PAR：參數模式
MENU：主選單。
FAULT : 故障模式。
E. 右下角 – 狀態顯示器：
FWD（正向）/REV（反向）：馬達的旋轉方向
慢閃：已經停止
快閃：馬達正在運行，但不在設定點
穩定：在設定點運行
SET : 顯示的值可以修改（在參數和給定值模式下）。
顯示盤說明
按鈕 – 控制盤按鈕：
顯示完整內容…
2. RESET/EXIT – 退出到上一級菜單，並且不保存所作的修改。在輸出和故障模式下進行故障重定。
3. MENU/ENTER – 進入下一級菜單。在參數模式下，將顯示的值保存為新的設定值。
4. 向上△ •向上捲動功能表或者列表。•如果選擇了一個參數，則增加該參數的值。•在給定值模式下增加給定值。•按下該鍵並不鬆開可以快速改變參數值。
5. 向下▽ •向下捲動功能表或者列表。•如果選擇了一個參數，則減小該參數的值。•在給定值模式下減小給定值。•按下該鍵並不鬆開可以快速改變參數值。
6. LOC/REM – 在本地控制模式和遠端控制模式之間切換。
7. DIR – 改變電機的轉向。
8. STOP⎊ – 在本地模式下停止變頻器。
9. START – 在本地模式下啟動變頻器。
控制盤按鈕說明
要如何進入參數設定?
顯示完整內容…
首先先點擊按鈕’RESET/EXIT’，退出至起始頁:輸出模式，左下角會顯示’OUTPUT’
接著點擊按鈕’MENU/ENTER’，進入至主選單，左下角會顯示’MENU’，顯示值可能顯示為PAr(內部參數設定)、rEF(給定模式，設定控制盤的轉速或頻率等)、CoPY(複製模式)。
在主選單中，按下向上△或向下▽的按鈕切換至PAr(內部參數設定)後，再接著點擊按鈕’MENU/ENTER’，左下角顯示’PAR’，即表示已進入參數設定。
如何設定參數?
顯示完整內容…
剛由主選單進入參數設定，會觀察到顯示值為二位數，此為參數組別(0~99)，其中第01~04組不可修改(唯讀)
01為變頻器的監控值，包含變頻器本身控制信號的輸入輸出或馬達轉速、頻率、電流、電壓、溫度等。
03.04為故障值與紀錄。
接者按下向上△或向下▽的按鈕切換當前組別。
選定當前組別後點擊按鈕’MENU/ENTER’，進入當前參數組別的各設定項目，數值變為四位數，千、百位數為當前組別；十、個數值為組別內各別參數。
選定當前參數，點擊按鈕’MENU/ENTER’後顯示參數值，再次點擊按鈕’MENU/ENTER’後將可進行修改；未進行動作數秒後返回前一頁面。
可進行修改時數直閃爍，按下向上△或向下▽的按鈕可進行修改；第01~04組除外(唯讀)，修改完成後點擊按鈕’MENU/ENTER’確認修改；而點擊按鈕’RESET/EXIT’則取消修改並退出到上一級菜單。
常見問題與解決方式 :
1.馬達都不動作，變頻器也沒跳異常
顯示完整內容…
可能發生原因 :

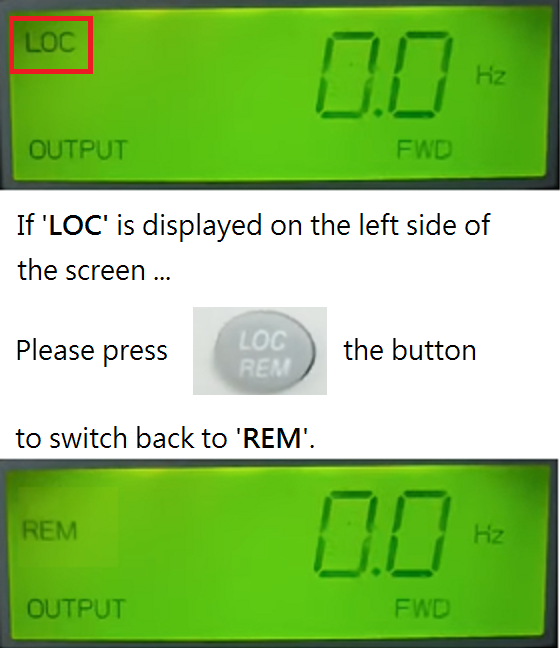

1.切換到了本地控制模式 : 若顯示器左側顯示為LOC，請按下’LOC/REM’按鈕切換回REM
1.切換到了本地控制模式 : 若顯示器左側顯示為LOC，請按下’LOC/REM’按鈕切換回REM
1.變頻器螢幕上有顯示錯誤訊息
顯示為警報(代碼為:A5XXX)，
還是異常(代碼為:FXXXX)?
